Hệ thống khảo sát chụp ảnh tích hợp Lidar hàng không

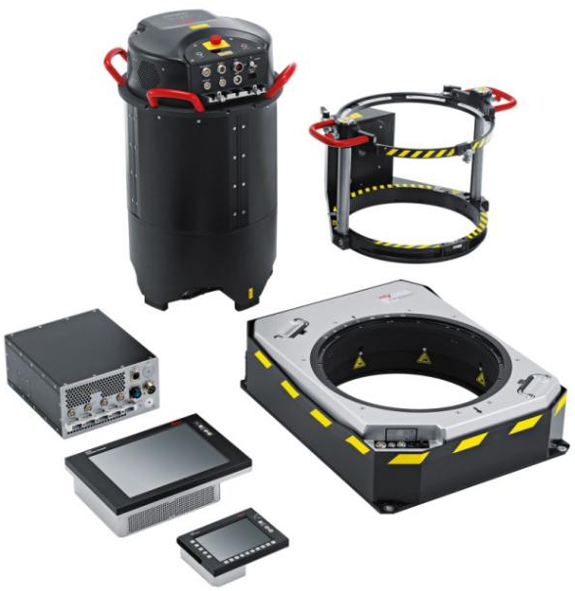

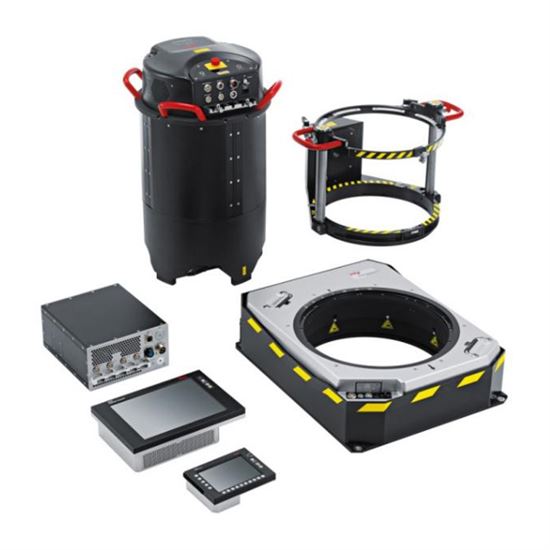

Cấu hình hệ thống:

• 01 cảm biên quét Lidar: Hyperion
• 01 đầu camera CH82 kèm len 2.8/80
• 01 Hệ thống giá đỡ ổn định PAV100
• 01 Bộ điều khiển CC33
• 04 ổ lưu trữ MM30
• 01 Màn hình điều khiển OC60
• 01 Màn hình hiển thị bay PD60
• 01 Giá lắp màn hình IS40
• 01 bộ IMU
• 01 Antena thu tín hiệu vệ tinh đa tần
• 01 hệ thống phần mềm

Các thông số nổi bật:

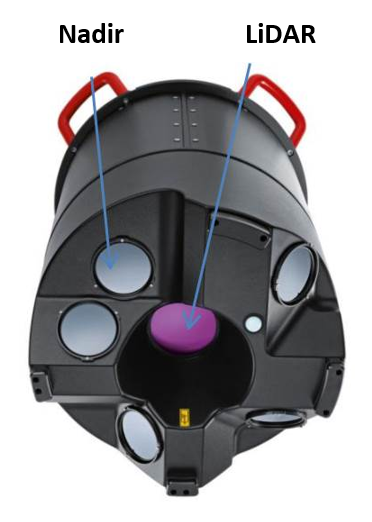

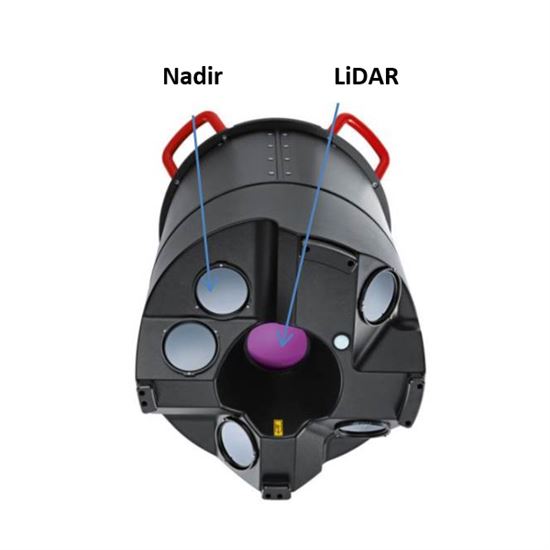

• Cảm biến Lidar và camera tích hợp trên cùng một khối.
• Tần số lặp xung: 700 kHz.
• Khả năng thu nhận lên tới 15 tín hiệu phản hồi, bao gồm dữ liệu: cường độ, độ rộng xung, vùng che phủ (area under curve) và thuộc tính dạng sóng xiên (skewness waveform attributes). Tùy chọn ghi nhận dạng sóng đầy đủ (full waveform) khi giảm tốc độ thu mẫu.
• Độ cao hoạt động: 300-2500 m AGL với tần số phát xung tối đa, ≥ 4000 m AGL khi giảm tần số phát xung.
• Mật độ điểm thu nhận (tiêu chuẩn) với tốc độ bay 60 m/s: 8 điểm cho 1m2 tại độ cao bay 1000m, 4 điểm cho 1m2 tại độ cao bay 2000 m
• Độ chính xác: Độ chính xác phương đứng Vz: < 5 cm 1 σ, Độ chính xác phương ngang Hz: < 13 cm 1 σ
• Camera thu nhận với độ phân giải cao 80MP, thu nhận ảnh RGB và NIR đồng thời. Hệ thống được trang bị hệ thống bù chuyển động bay FMC cơ học theo hai phương độc đáo duy nhất trên thị trường đảm bảo ảnh chụp luôn sắc nét.
• Bộ giá đỡ cân bằng PAV100 cho phép tự động điều chỉnh chuyển động góc, giữ cân bằng phương thẳng đứng trong quá trình chụp ảnh, đem lại ảnh chụp chất lượng vượt trội.

Hệ thống phần mềm:

• Hệ thống phần mềm điều khiển bay và điều khiển sensor, phần mềm lập trình bay, phần mềm cho IMU của Hexagon
• Hệ thống phần mềm xử lý cơ bản và nâng cao HxMap của Hexagon. Dữ liệu đầu ra dễ dàng tích hợp đầu vào của phần mềm bên thứ 3
• Các phần mềm của bên thứ 3 thiết kế tư vấn phù hợp theo ứng dụng và nhu cầu của người dùng
